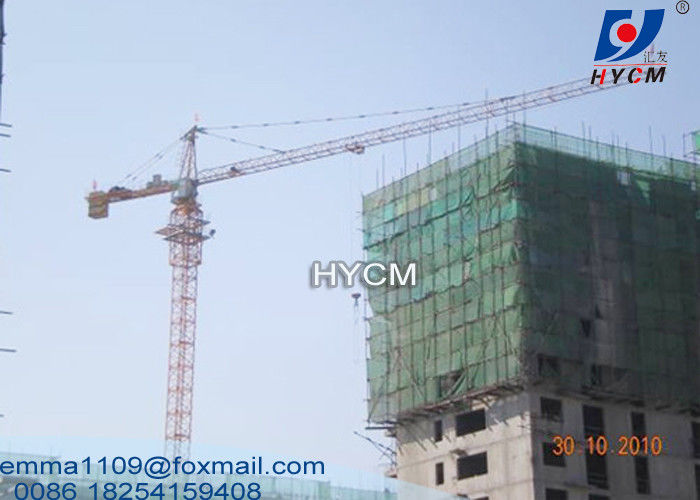

TC3008 Grúa de torre pequeña Carga de 2 t longitud de mandíbula 30 m carga de punta 0,8 t
Características técnicas
1)Especificaciones técnicas avanzadas:
El radio máximo es de 30 m, la altura estática es de 25 m, puede alcanzar hasta 60 m de altura añadiendo secciones de mástil y dispositivos de anclaje / atadura.
2) Esta pequeña grúa torre / mini grúa torre utilizado para la construcción de edificios de bajos pisos, normalmente 4-10 puestas.
3) Adopta una hermosa forma que es bien recibida internacionalmente.
4) Alta velocidad de trabajo y excelente funcionamiento de regulación de velocidad.
5) La cabina / sala de operaciones está instalada de forma independiente desde el exterior con buena visión y un gran espacio.
6) Equipado con un conjunto completo de dispositivos de seguridad para garantizar una condición de trabajo fiable de la grúa de torre.
Especificación
| Momento de elevación nominal |
250KN.M. |
| Capacidad de carga nominal |
2t |
| Max. Carga de elevación |
2t |
| Carga de las puntas |
0.8t |
| Altura máxima de elevación |
60 metros |
| Altura de pie libre |
25 metros |
| longitud de la cuerda |
280 metros |
| El tiempo |
30 metros |
| Rango de trabajo |
Entre 3 y 30 m |
| Velocidad de giro |
0.6/0.3 r/min |
| Piso en el tranvía |
20/30 m/min. |
| Velocidad de carga |
0.4 m/min |
| Fuente de alimentación |
con una tensión de 80 V o superior |
| Capacidad de energía |
17.7Kw |
| Caja de interruptores eléctricos |
El Sr. Schneider |
| Velocidad de elevación |
Se aplicará el procedimiento siguiente: |
| Sección de mástil |
1.5*1.5*2m, 125*10mm /acero angular /Q235B |
Algunas partes
1Las grúas de la torre de escalada externa están fijadas al suelo sobre una base de hormigón.
2La base se une al mástil que da a la grúa su altura.
3Además, el mástil está unido a la unidad de giro que permite que la grúa gire.
4En la parte superior de la unidad de giro hay tres partes principales que son: el jib horizontal largo, el contra-jib más corto y la cabeza de la torre.
5La junta horizontal larga es la parte de la grúa que lleva la carga.
6El contra-gibe lleva un contrapeso, generalmente de bloques de hormigón, mientras que el jib suspende la carga hacia y desde el centro de la grúa.
7El operador de la grúa se sienta en una cabina en la parte superior de la torre o controla la grúa por control remoto de radio desde el suelo.En el primer caso, la cabina del operador se encuentra generalmente en la parte superior de la torre unida a la plataforma giratoria, pero se puede montar en el jib, o en parte hacia abajo de la torre.
8El gancho de elevación es operado por el operador de la grúa utilizando motores eléctricos para manipular cables de cuerda de alambre a través de un sistema de gavillas.
9El gancho está situado en el largo brazo horizontal para levantar la carga que también contiene su motor.
